本實用新型涉及煙氣處理技術領域，尤其涉及一種煙氣脫白冷凝水收集器。

背景技術：

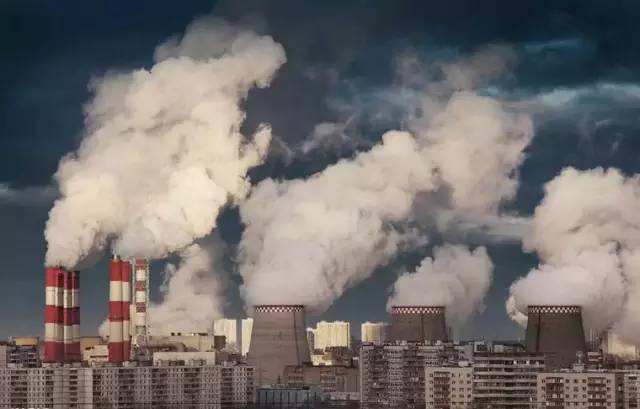

我國是能耗大國，能源結構以煤為主。截至2016年底，全國已投運火電廠煙氣脫硫機組容量約8.8億千瓦，占火電機組容量的80％以上，其中濕法脫硫裝置占95％以上。濕法脫硫出口為飽和或接近飽和的狀態的濕煙氣，煙氣溫度為50℃左右。濕煙氣經煙囪排放到大氣后，與低溫空氣接觸產生凝結，大量的凝結水滴對光線產生折射、散射，從而呈現出白色或淺灰色煙羽(俗稱“白煙”)，視覺污染的同時，營造光化學反應環境，是霧霾的可能誘因之一。

目前，國內已相繼有關于燃煤電廠煙羽治理的地方性文件出臺。上海市、天津市及河北省出臺消除有色煙羽政策后，國內其它省份、大型發電集團也正在積極開展消除有色煙羽的技術方案論證?？梢灶A(yù)見未來幾年，全國電力行業及鋼鐵、焦化、玻璃等環保重點行業將全面開展有色煙羽治理。

煙氣脫白系統里有個關鍵設備是“冷凝模塊”，即將吸收塔噴淋層出來的飽和濕煙氣進行降溫冷干，逼出濕煙氣里的飽和水，降低了吸收塔出口煙氣的含水率，有利于后端的煙氣加熱器進行加熱，同時消除煙囪出口煙氣的白霧。而濕煙氣冷干之后會逼出大量的冷凝水，舉個例子，一個30萬nm3/h煙氣量的吸收塔，濕煙氣溫度冷卻5℃后，每小時會逼出6.8t/h冷凝水水，該冷凝水水質基本透明，無懸浮物，ph大概5～6，稍加堿中和，即可回工藝水箱重復利用。但是通常冷凝模塊布置在吸收塔內濕電除塵器上部，冷凝水會直接從冷凝模塊掉落至吸收塔漿液池內，既造成吸收塔水平衡困難，又浪費水資源。

技術實現要素：

本實用新型的目的在于提供一種煙氣脫白冷凝水收集器，收集吸收塔內的冷凝水，防止其掉落在漿液池內影響水平衡，另一方面收集的冷凝水可重復利用，達到節約水資源的目的。

為實現上述目的，本實用新型提供如下技術方案：

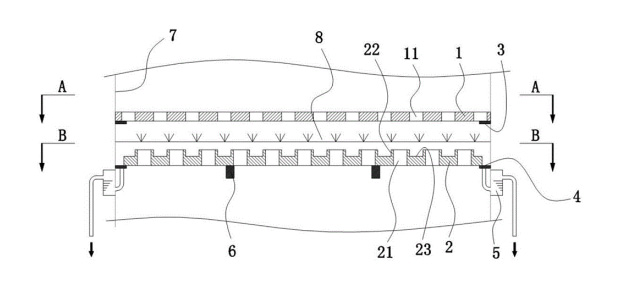

一種煙氣脫白冷凝水收集器，其特征在于，包括安裝在吸收塔內的上漏水盤和下導水盤，上漏水盤安裝在下導水盤的正上方；所述上漏水盤上開設有第一開孔組，包括若干第一開孔；所述下導水盤上開設有第二開孔組，包括若干第二開孔；所述第一開孔與第二開孔在豎直方向上錯位設置；所述第二開孔的邊緣設置有朝向上側的圍堰，圍堰的外部形成導水槽。

進一步的，所述下導水盤與吸收塔的塔壁之間固定安裝有低于下導水盤的下環板，所述下環板上安裝有至少一個導水孔。

進一步的，還包括阻煙器，所述阻煙器由本體、進水管和出水管組成；所述阻煙器的進水管的第一端與導水孔連接，進水管的第二端與本體的下部連接，出水管的第一端與本體的上部連接，出水管的第二端位于吸收塔的外側。

進一步的，所述上漏水盤與下導水盤之間還設置有沖洗水裝置。

進一步的，所述沖洗水裝置包括沖洗水管及安裝在沖洗水管上的若干沖洗噴嘴。

進一步的，所述上漏水盤的下側面的邊緣固定安裝有上環板。

進一步的，所述上漏水盤與下導水盤的下側面的中部設置有若干支撐梁。

與現有技術相比，本實用新型的有益效果是：本實用新型采用開孔錯位設置的上漏水盤和下導水盤，使得濕煙氣可自上而下依次通過下導水盤和上漏水盤，而冷凝水從上漏水盤的開孔滴落后，掉落在下導水盤的導水槽內，不會掉落至下方的漿液池內影響水平衡；另一方面，阻煙器采用了入口和出口之間的高低差，使得本體內存儲有一定量的水，既能導出多余的冷凝水，又能同時阻止煙氣溢出。
